MY9262是16位高精度恒流LED驱动芯片可支持16位自适应脉冲密度调变(APDM)控制、节能功能及可编程256阶电流增益。 独特的APDM技术可降低因非对称电流响应造成的损耗，并且大幅提高画面更新率。

MY9262可提供30MHz灰阶时钟输入可使LED得以实现宽范围的调光。 MY9262使用4线的串行输入介面，256位的位移寄存器，16位的输出锁存器。串行输入介面使微控器能控制恒流输出端口藉由四个输入(DI、 DCK、LAT和GCK)以及资料输出(DO)。DO使得多个驱动器能够串连在一起操作。

MY9262 可在 3.3 至 5.0 伏特电压下工作(±10%)。芯片提供16 个最大承受电压 15 伏特的漏极开路高精度恒流 55 毫安沉入输出，并可藉由一个外接电阻来设定电流的输出大小及可程序化编成 64 阶。MY9262 更提供灰阶数据同歩设定及灰阶计数器重置设定功能，可以精准控制画面同歩更新，提高画面质量。在驱动高功率 LED 时，芯片可以支持传统脉冲调变控制，降低电流切换功率损耗，大幅提高发光效能。

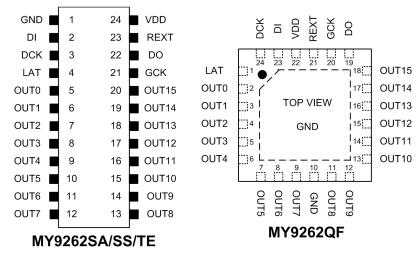

MY9262 的节能模式使得显示屏在不需显示画面或资讯的时候，能将显示屏耗电降到最低。MY9262 简化电路板所需的被动元件而且提供了±1.5%的通道间电流输出精度。其特性还包括了在输出电压变化下的±0.1%的稳定电流输出能力以及 30ns 的快速电流输出暂态响应。MY9262 提供24 脚位的 SOP/SSOP/TSSOP/QFN 封装型式以适用于不同应用需求且可以在-40°C 到+85°C 的外在环境下工作。

✦ 3.3~5.0伏特电源电压(±10%)
✦ 2~55毫安恆流输出范围(在5伏特操作电压)
✦ 2~35毫安恆流输出范围(在3.3伏特操作电压)
✦ 可承受之最大输出电压15伏特
✦ ±1.5%(一般值) 通道间电流差异值
✦ ±3.0%(一般值) 芯片间电流差异值
✦ ±0.1%输出电压变动下的电流偏移量
✦ 16位自适应脉冲密度调变控制(65,536灰阶)
✦ 支持16位传统不打散脉冲调变控制
✦ 灰阶计数器重置设定
✦ 灰阶数据同歩设定
✦ 具64阶可编程之电流增益功能:范围从17%到200%
✦ 支援最大30MHz灰阶时钟频率
✦ 快速电流响应
✦ 仅需一个外接电阻来设定电流
✦ Schmitt trigger输入
✦ 内建电源开启重置
✦ -40°C到+85°C的环境温度操作范围
