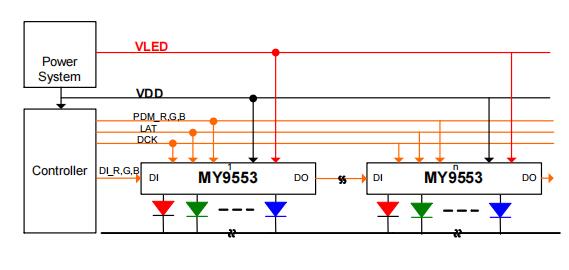

MY9553是可支持共阴极LED驱动的3x15位高精度恒流驱动芯片。三电源设计可分别设定芯片工作电压(VDD)、红光LED驱动电压(VR)与蓝绿光LED驱动电压(VGB)，三者在3.1~5.0伏特(±10%)皆可正常操作，可达良好的节能效果。芯片提供3x15个漏极开路恒流输出，并可藉由三个外接电组来设定电流的输出大小及可程式化编成64阶。MY9553提供最高25MHz时钟输入可使LED得以实现宽范围的调光。MY9553使用3x15位的影像移位寄存器，3x15位的输出锁存器.串行输入介面使微控器能藉由输入端口(DI、 DCK、LAT和PDM)以及资料输出(DO) 控制恒流输出端口并使得多个驱动器能够串连在一起操作。

MY9553 简化电路板所需的被动元件而且提供了±2.5%(最大值)的通道间与芯片间电流输出精度。特性还包括了在输出电压变化下的±0.1%的稳定电流输出能力以及快速电流输出暂态响应。MY9553 提供 64 脚位的 QFN 封装型式以适用于不同应用需求且可以在-40°C 到+85°C 的外在环境下工作。

✦ 支持共阴极LED驱动
✦ 3.1~5.0伏特芯片工作电压VDD(±10%)
✦ 3.1~5.0伏特LED驱动电压VR、VGB(±10%)
✦ 1~15毫安恆流输出范围(5伏特操作电压)
✦ 1~10毫安恆流输出范围(3.1伏特操作电压)
✦ ±2.5% (最大值)通道间直流电流差异值
✦ ±2.5% (最大值)芯片间直流电流差异值
✦ ±0.1%输出电压变动下的直流电流偏移量
✦ 64阶线性可编程之电流增益功能 (1.56%~100%)
✦ 最高时钟频率：25MHz
✦ 利用三个外接电阻来设定电流
✦ Schmitt trigger输入
✦ 内建电源开启重置
✦ 快速电流响应选择
✦ VLED-Vo小於0.5V的拐点电压恒流能力
✦ -40°C到+85°C 的环境温度操作范围
✦ 封裝濕敏等級：3
