MY9263
概述功能

MY9263是16位高精度恒流LED驱动芯片可支持16位自适应脉冲密度调变(APDM)控制、错误侦测、节能功能及可编程64阶电流增益。 独特的APDM技术可降低因非对称电流响应造成的损耗,并且大幅提高画面更新率。

MY9263可在3.3至5伏特(±10%)电压下工作。芯片提供16个最大承受电压15伏特的漏极开路高精度恒流55毫安沉入输出,并可藉由一个外接电阻来设定电流的输出大小及可程序化编成64阶。MY9263更提供灰阶数据同歩设定及灰阶计数器重置设定功能,可以精准控制画面同歩更新,提高画面质量。在驱动高功率LED时,芯片可以支持传统脉冲调变控制,降低电流切换功率损耗,大幅提高发光效能。

MY9263同時提供强制性错误侦测,在此错误侦测模式下, 由于侦测时间很短且侦测电流很小所以不影响显示画面。根据不同的错误侦测模式选择,MY9263可执行不同的错误侦测功能。错误侦测结果将被储存在移位暂存器中且可透过DO脚位将结果读出,而且短路侦测电压可自由选择以适应不同的LED、IC电源及灯串组合。另外MY9263也提供了过温示警功能及REXT管脚短路到地保护功能。

MY9263的节能模使得显示屏在不需显示画面或资讯的时候,能将显示屏耗电降到最低。MY9263简化电路板所需的被动元件而且提供了±1.5%的通道间电流输出精度。其特性还包括了在输出电压变化下的±0.1%的稳定电流输出能力以及30ns的快速电流输出暂态响应。

MY9263提供24脚位的SSOP/TSSOP封装型式以适用于不同应用需求且可以在-40°C到 +85°C的外在环境下工作。MY9263的脚位相容于MY9163及MY9262。

产品特性

✦ 3.3~5.0伏特电源电压(±10%)
✦ 2~55毫安恆流输出范围(在5伏特操作电压)
✦ 2~35毫安恆流输出范围(在3.3伏特操作电压)
✦ 可承受之最大输出电压15伏特
✦ ±1.5%(一般值) 通道间电流差异值
✦ ±3.0%(一般值) 芯片间电流差异值
✦ ±0.1%输出电压变动下的电流偏移量
✦ 16位自适应脉冲密度调变控制(65,536灰阶)
✦ 支持16位传统不打散脉冲调变控制
✦ 灰阶计数器重置设定
✦ 灰阶数据同歩设定
✦ 具64阶可编程之电流增益功能:范围从12.5%到200%
✦ 回读命令及显示数据功能
✦ 强制错误侦测包括LED开路,LED短路,恒流输出漏电,恒流输出短路到地,恒流输出短路到电源,REXT管脚短路到地
✦ 强制错误侦测时的输出电流0.1毫安
✦ 具短路侦测电压选择(2 / 3 / 4 / 4.5伏特)
✦ 睡眠模式可将电源工作电流下降至10微安(一般值)
✦ 具过温警示
✦ 双缘灰阶时钟(低EMI)
✦ 外部灰阶时钟失效看门狗功能
✦ 8KV静电保护能力(恒流输出管脚)
✦ 支援最大30MHz数据时

产品应用

❑ 交通号志、信息显示
❑ 可变资讯看板 (VMS)
❑ 交通运输工具资讯看板 (火车、巴士、地铁)
❑ 室内及户外LED显示板
❑ LCD显示背光

订单信息
编号 封装资讯
MY9263SS SSOP24-150mil-0.635mm 2500 pcs/Reel
MY9263TE TSSOP24-173mil-0.65mm
(Exposed Pad)
2500 pcs/Reel

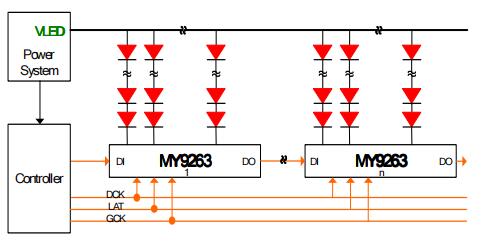

典型操作电路

引脚配置
