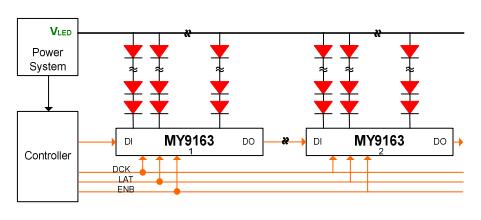

MY9163是16位高精度恒流LED驱动芯片可在3.0至5.5伏特的电压下工作,支持错误侦测,节能功能及可编程256阶电流增益。芯片可提供16个最大承受电压17伏特的漏极开路高精度恒流90毫安沉入输出,并可藉由一个外接电组来设定电流的输出大小及可程式化编成256阶。MY9163可提供30MHz时钟输入可使LED得以实现宽范围的调光。 MY9163使用4线的串行输入介面,16位的位移寄存器,16位的输出锁存器。串行输入介面使微控器能控制恒流输出端口藉由四个输入(DI、 DCK、LAT和ENB)以及资料输出(DO)。DO使得多个驱动器能够串连在一起操作。
MY9163 提供强制性错误侦测,在此错误侦测模式下, 由于侦测时间很短且侦测电流很小所以不影响显示画面。根据不同的错误侦测模式选择,MY9163可表现出不同的错误侦测功能。错误侦测结果将被储存在移位暂存器中且可透过DO脚位将结果读出,而且短路侦测电压可自由选择以适应不同的LED、IC电源及灯串组合。另外MY9163也提供了过温示警功能。
MY9163 的节能模使得显示屏在不需显示画面或资讯的时候,能将显示屏耗电降到最低。MY9163 简化电路板所需的被动元件而且提供了±1.5%的通道间电流输出精度。其特性还包括了在输出电压变化下的±0.1%的稳定电流输出能力以及 30ns 的快速电流输出暂态响应。MY9163提供 24 脚位的 SSOP/TSSOP/QFN 封装型式以适用于不同应用需求且可以在-40°C 到+85°C 的外在环境下工作。MY9163 的脚位相容于 MY9161。
✦ 3.0~5.5伏特电源电压
✦ 3~90毫安恆流输出范围(在5伏特操作电压)
✦ 3~70毫安恆流输出范围(在3.3伏特操作电压)
✦ 可承受之最大输出电压17伏特
✦ ±1.5%(一般值) 通道间电流差异值
✦ ±3.0%(一般值) 芯片间电流差异值
✦ ±0.1%输出电压变动下的电流偏移量
✦ 强制错误侦测包括LED开路,LED短路,输出漏电, 输出短路到地, 输出短路到电源
✦ 强制错误侦测时的输出电流0.1毫安
✦ 快速错误侦测: 80奈秒(最短)
✦ 具短路侦测电压选择(2 / 3 / 4 / 4.5伏特)
✦ 即时错误侦测包括LED开路,LED短路
✦ 提供两种节能模式: 睡眠模式及零资料模式
✦ 睡眠模式可将电源工作电流下降至0.1微安
✦ 零资料模式可将电源工作电流下降至0.1微安
✦ 具过温警示
✦ 具256阶可编程之电流增益功能:范围从17%到200%
✦ 30奈秒快速电流响应
✦ 仅需一个外接电组来设定电流
✦ Schmitt trigger输入
✦ 内建电源开启重置
✦ 输出通道间的交错时间迟滞,以降低EMI
✦ -40°C到+85°C的环境温度操作范围
❑ 交通号志、信息显示
❑ 可变资讯看板 (VMS)
❑ 交通运输工具资讯看板 (火车、巴士、地铁)
❑ 室内及户外LED显示板
❑ LCD显示背光

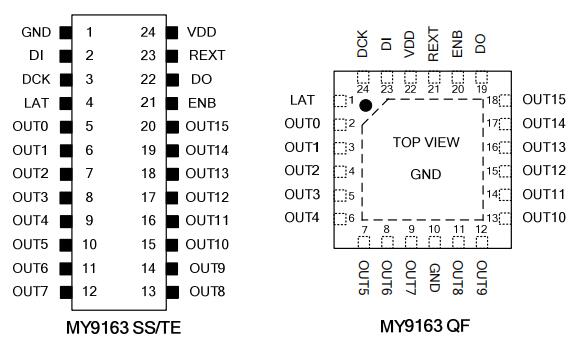

编号 | 封装资讯 | |
MY9163SS | SSOP24-150mil-0.635mm | 2500 pcs/Reel |
MY9163TE | TSSOP24-173mil-0.65mm (Exposed Pad) |
2500 pcs/Reel |
MY9163QF | QFN24-4mmx4mm-0.5mm | 3000 pcs/Reel |
